龍門吊（又稱門式起重機）作為一種起重設備被廣泛應用于建筑施工領域。因場地狹小、高空作業人員視角受限、駕駛員不當操作、龍門吊自身設計缺陷等原因，讓龍門吊在使用過程中存在很大的安全隱患。龍門吊吊載的貨物、吊具等重物從空中墜落或龍門吊傾覆等原因造成的事故不在少數，并往往造成嚴重的人員傷亡。因此，對于龍門吊使用過程中的運行狀態進行實時監控、監測顯得尤為重要。

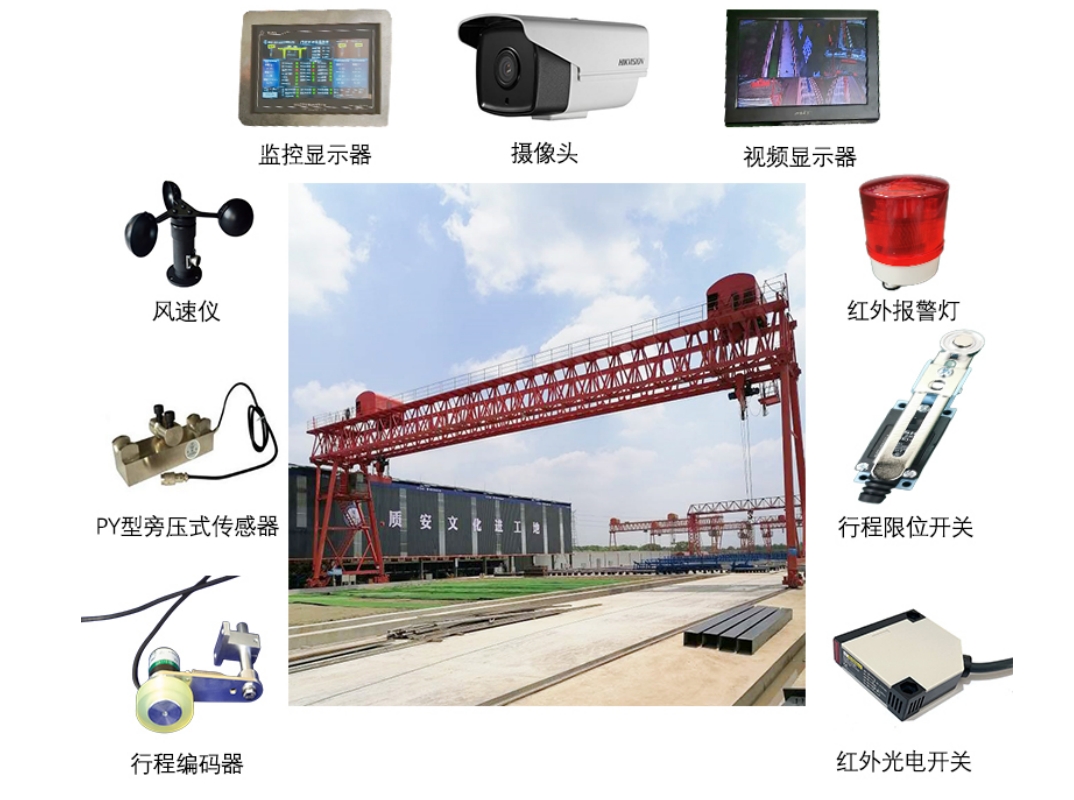

由湖北三思科技自主研發的SSL-CB型龍門吊安全監控系統用于監控門式起重機（龍門吊）的運行和維護，包括運行環境監控、運行狀態監控、視頻監控等多種監控內容，以及日常維護檢修任務的下發等，并生成相應的數據記錄，一站式解決龍門吊設備的監控、異常報警、數據采集存儲、任務下發反饋等多種問題。

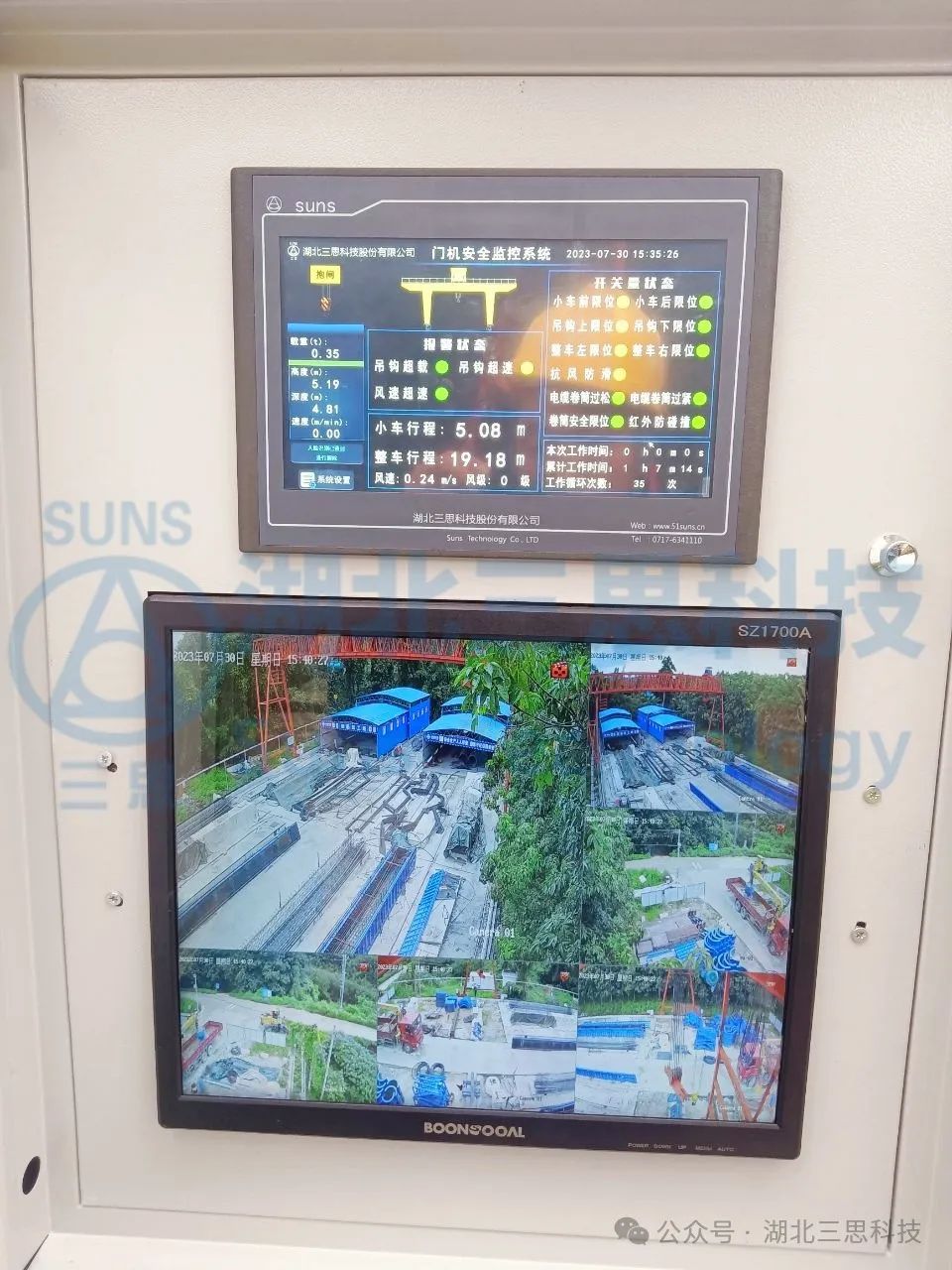

▲龍門吊安全監控系統終端顯示器安裝實拍圖

顯示屏內容包含：小車主副鉤高度、行程、速度、吊重等方面信息，整車動畫軌跡顯示；
功能包含：視頻采集和回放、采集數據顯示、趨勢記錄，故障報警、參數圖紙等管理。

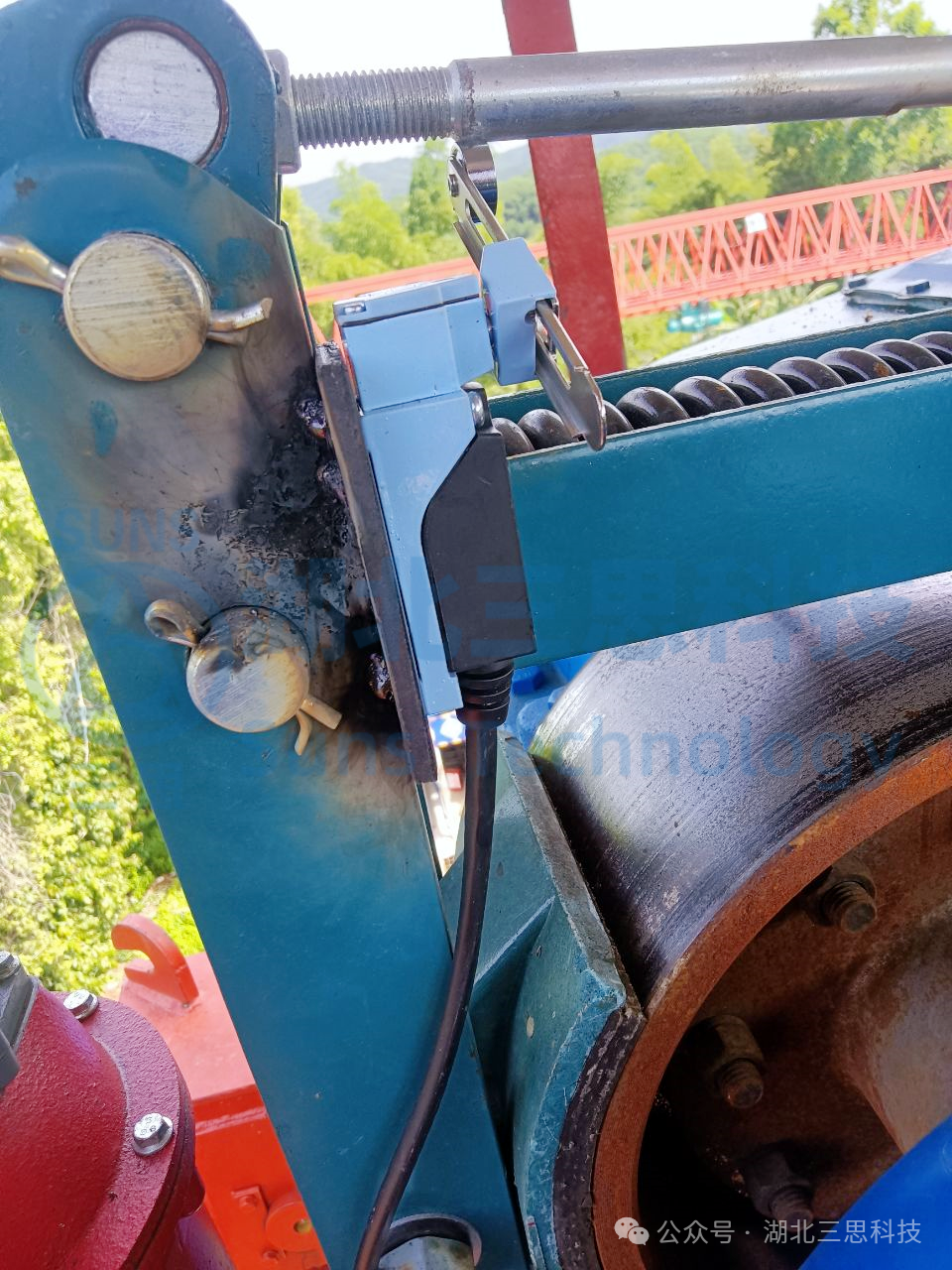

▲部分限位開關安裝實拍圖

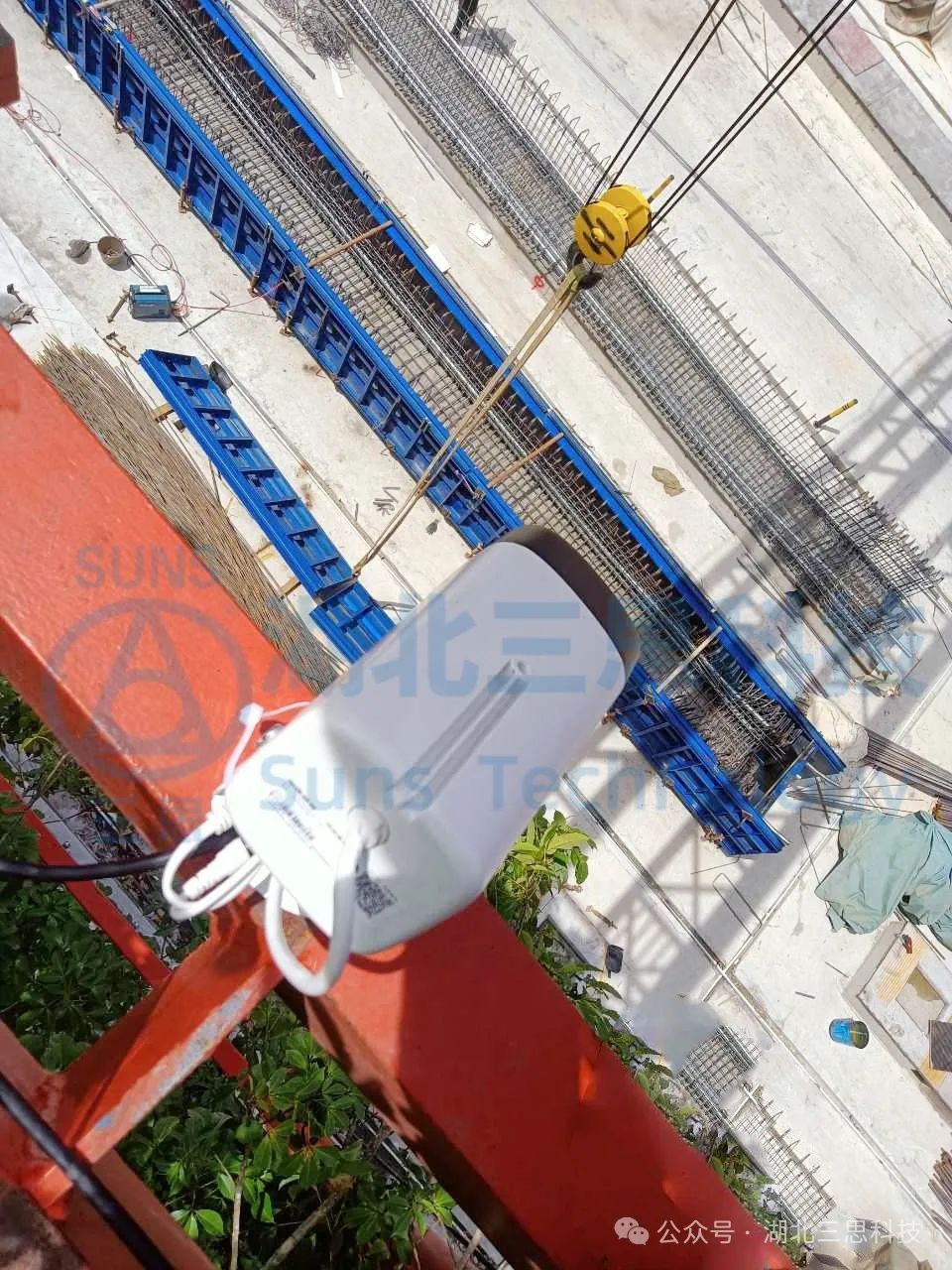

▲部分?jǐn)z像頭安裝實拍圖

吊裝區域：端梁中間各裝1路攝像頭，用于監控現場吊裝區域。

整車行走區域：端梁兩頭各裝2個攝像頭，用于監控整車運行軌道區域。

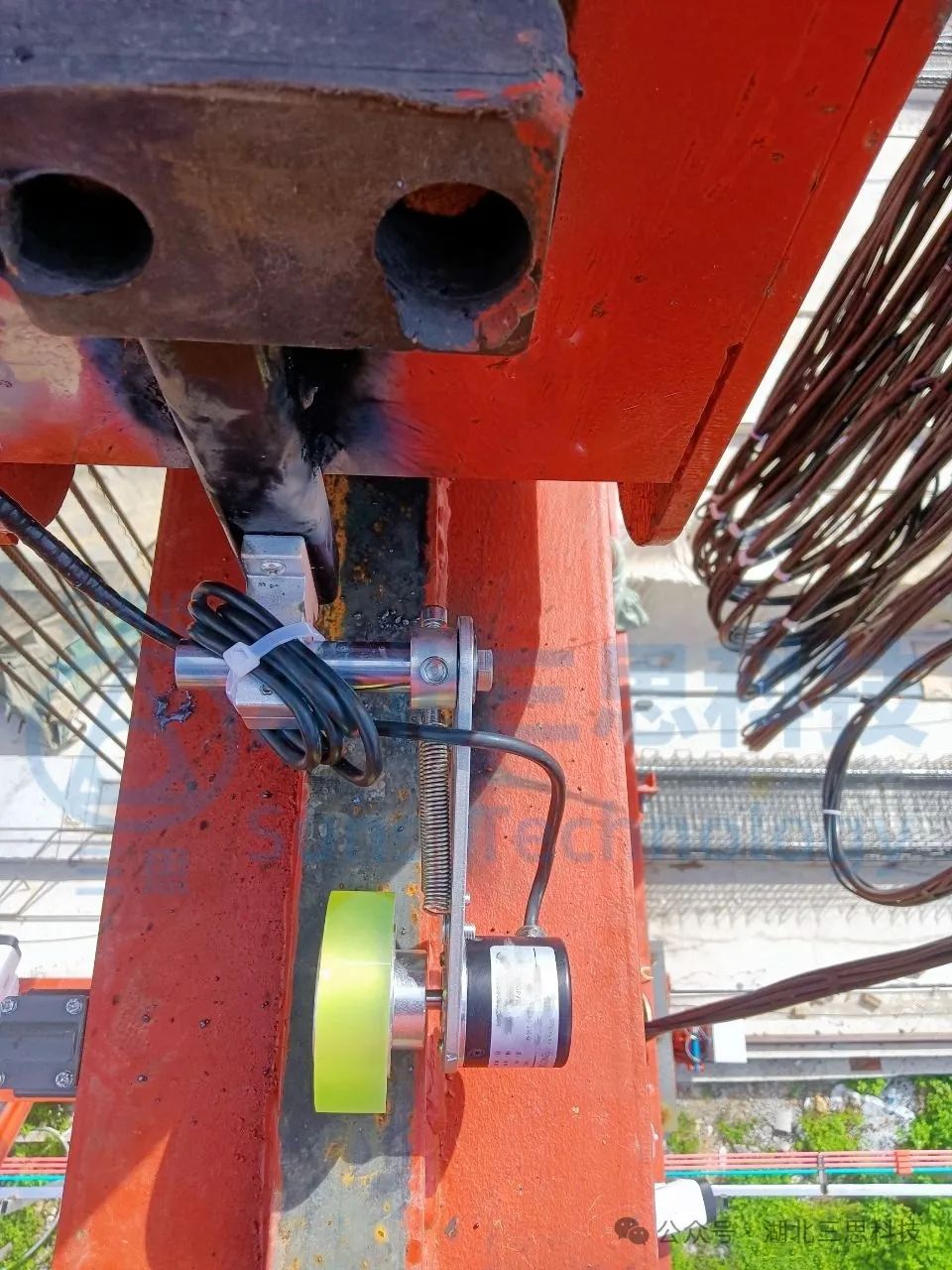

▲部分行程編碼器安裝實拍圖

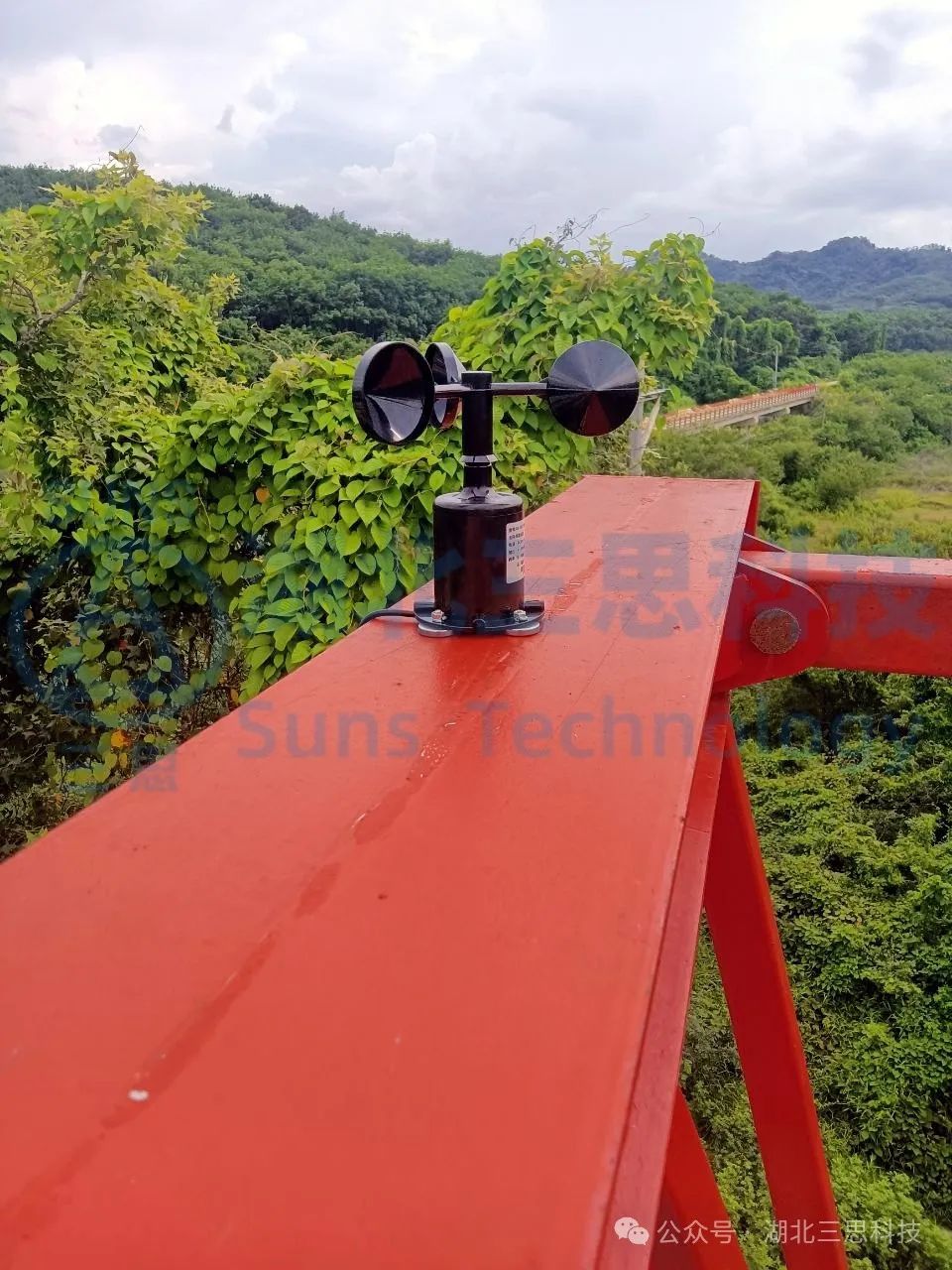

▲風速傳感器安裝實拍圖

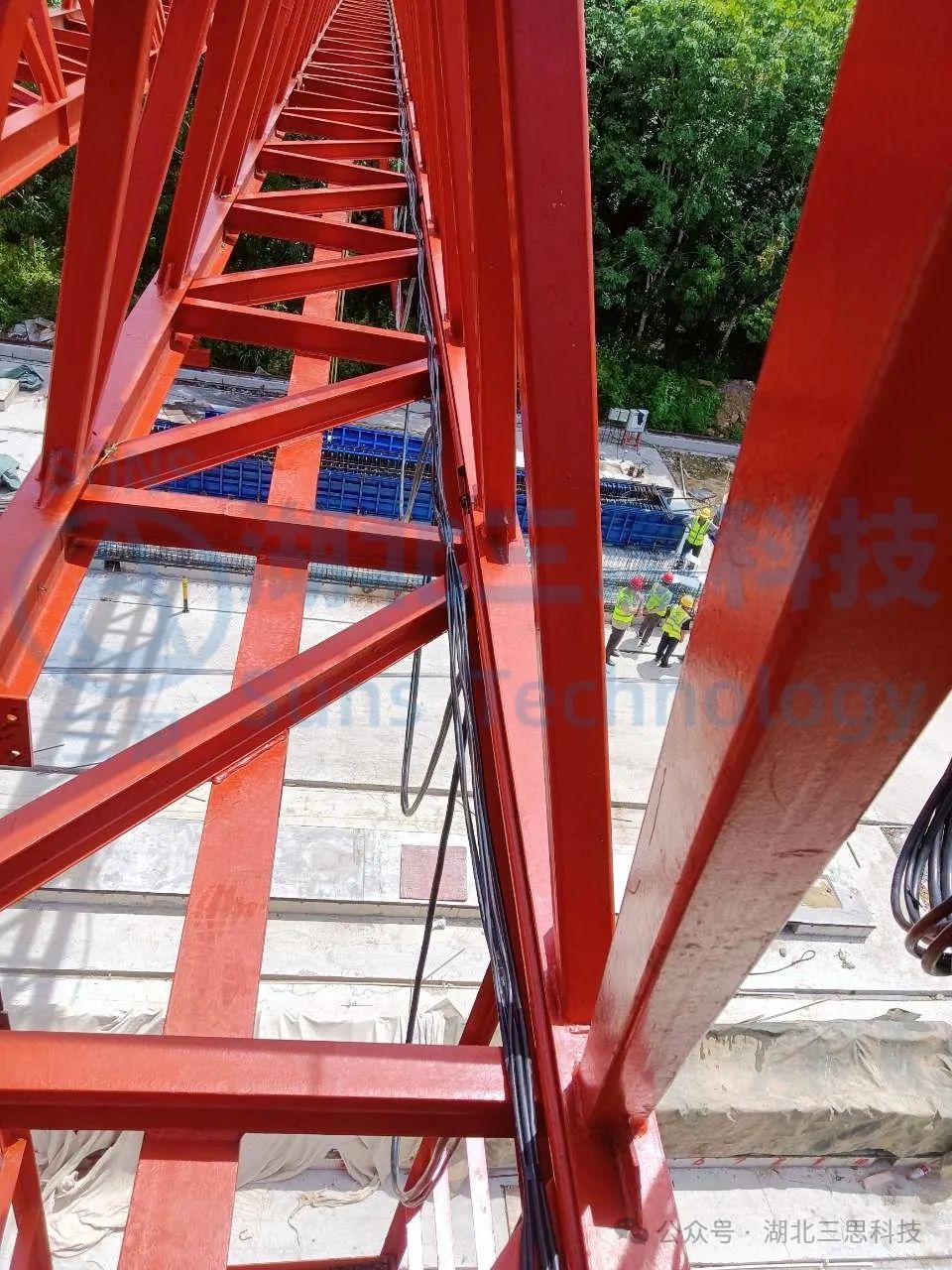

▲布線工藝現場實拍圖


本項目還加裝了人臉識別系統。起重機作為特種設備，只允許有資質的人員使用操作，使用生物識別技術作為身份識別鑰匙，能更準確的識別操作人，避免“共享密碼”隨意操作的情況出現，同時還可以起到統計操作人考勤的作用。

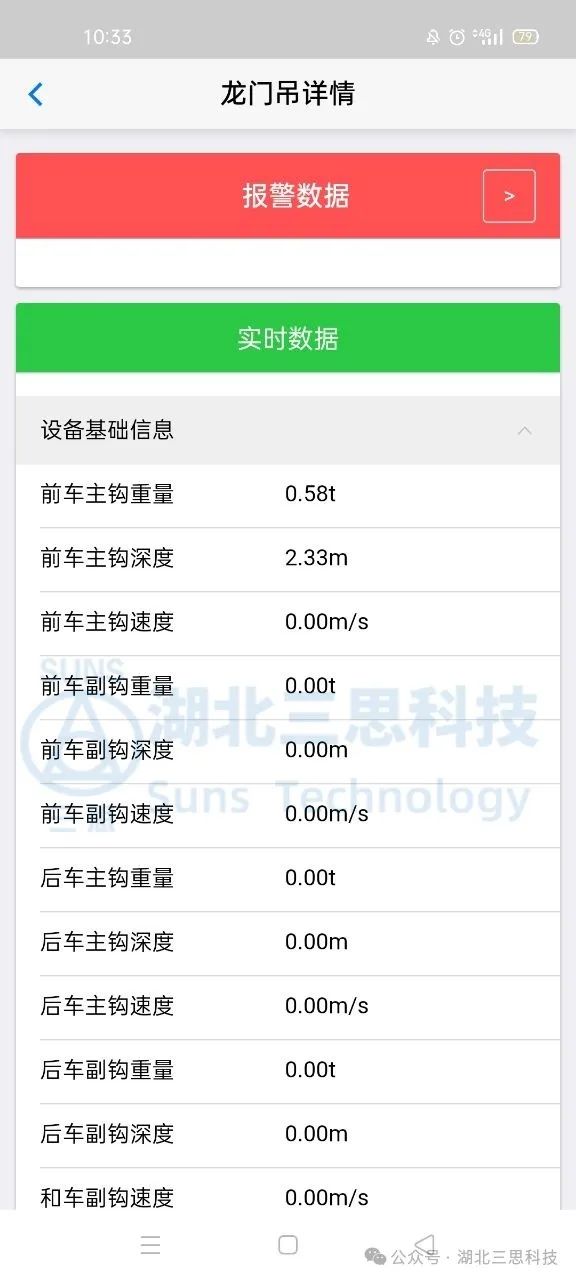

每臺設備均配有手機客戶端，方便設備管理人員能隨時隨地及時準確的掌握起重機作業情況。

◆實時監控：通過安裝在關鍵部位的傳感器（如重量傳感器、位置傳感器、風速傳感器、傾斜度傳感器等），系統能夠?qū)崟r(shí)監測龍門吊的工作狀態，包括負載量、位置、運行速度、風力條件及結構穩定性等。

◆超載保護：當檢測到吊裝貨物超過安全載荷時，系統會自動報警并限制進一步的操作，防止因超載引起的結構損壞或坍塌事故。

◆防碰撞技術：通過安裝紅外防碰撞開關，實現龍門吊之間及其與周圍障礙物的距離監測，預防碰撞事故發生。

◆偏斜與穩定性監控：監測龍門吊的水平與垂直偏斜角度，確保其在安全范圍內作業，避免因地面不平或風力影響導致的傾覆風險。

◆遠程監控與管理：通過網絡連接，實現對龍門吊的遠程監控與控制，管理者可以在中央控制室獲取實時數據，快速響應異常情況。

◆預警與應急處理：系統能夠自動識別潛在危險，并立即發出預警信號，同時提供應急預案指導操作員或自動執行緊急制動等措施。

◆數據分析與維護提醒：收集的運行數據可用于分析設備性能趨勢，預測維護需求，提前安排維修保養，延長設備壽命。
